İndüksiyon fırınları için diğer yalıtım malzemeleri
İndüksiyon fırınları için diğer yalıtım malzemeleri
Endüktif fırınlarda kullanılan diğer yalıtımlar, İndüksiyon fırının bobin izolasyonu için kullanılan yalıtım malzemelerinin yanı sıra diğer endüktif fırın bölümlerinde elektriksel ve termal yalıtım malzemelerinin kullanıldığını görmekteyiz. Bu bölümde, bu tür yalıtımların tanıtımı ve endüktif fırın yapısındaki kullanım alanlarına ek olarak, özelliklerinin ve özelliklerinin açıklanmasına odaklanacağız.
Yalıtım pedi
Yalıtım pedi veya izolasyon pedi1 olarak adlandırılan yalıtım pedi, bobin ve fırın gövdeleri arasında izolasyon sağlamak için kullanılan yalıtım tabakalarının bir kombinasyonuna denir. Arza Trans, müşterilerin kullanımına özel özelliklere ve uygulamalara sahip farklı modellerde yalıtım pedleri sunmaktadır. Şirketin sunduğu yalıtım pedlerinin bileşimleri ve tabakaları aşağıdaki resimlerde sunulmuştur.
Klingrit bağlantı plakası 4

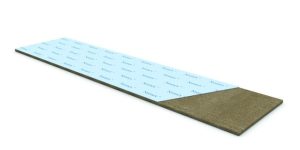

Nomex 3 sert mika levha

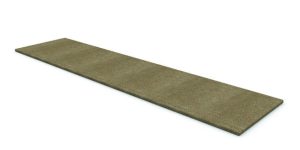

sert mika levha 2
Araz Trans firmasının “İndüksiyon Ocağı Boyunduruğu” bölümünde bahsettiğimiz yalıtım yastıklarına yönelik yenilikçi tasarımı
İnce fiberglas levhalarla güçlendirilmiş silikon
kauçuk boru 7

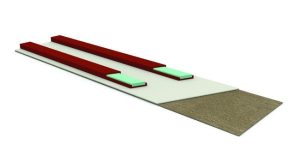

Teflon levha sert mika levha

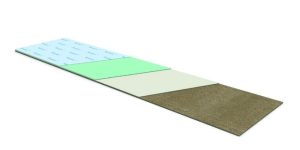

Nomex Fiberglas levha 5

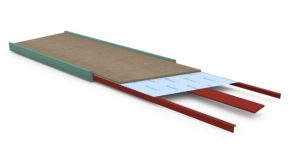

Sert mika levha Teflon levha 6

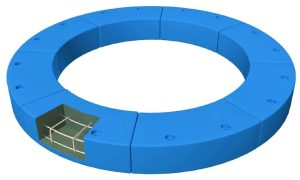

Yanmaz bloklar
Yanmaz bloklar, genellikle alümina fiber içeren dökme şeklinde ve istenilen boyutlarda üretilen yüksek ısıya dayanıklı izolatörler olarak üst ve alt fırın yapısı arasında (üst halka8 ve alt halka9) kullanılır. Bu blokların kırılmalarını önlemek ve dayanıklılığını artırmak için döküm sırasında manyetik olmayan metal malzemelerden bir takviye olarak beton takviyesi olarak kullanılır. Yanmaz bloklar tek parça ve çok parçalı olmak üzere kullanılır. Çok parçalı blokların ana avantajı, ısının etkisiyle genişlemeleri sırasında çatlak oluşumunu önlemek için bloklar arasında boşluk oluşturabilme imkanı sağlamalarıdır.
işaret | Ürün | Genel tür |
1 | Yüksek jant | %50 alüminyum |
2 | Fırın bobini Özel | bakır Özel kesitler |
3 | Bobin duvar ağırlığı (Grot 10 veya beton bobini) |
alüminyum 95% |
4 | Alt jant | %50 alüminyum |
| Orta aralayıcı katman | Mika bazlı rolunun bileşiği |
|
| Silika kütlesi veya spinel |
Refrakter ayırıcı
Refrakter ayırıcı bobin duvar kütlesini fırın astarından ayırmak için kullanılı. Bu ayırıcıların temel işlevi, erimiş yüksek sıcaklığın ve erimiş metal sızıntısının bobin çevresindeki ortama aktarılmasını önlemektir. Ayrıca, bu ayırıcılar, uyarı sistemlerinin bir parçası olarak özel bir tür ayırıcı olarak kullanılmaktadır. Ayırıcılar, genellikle farklı örgülerde esnek mika tabakalarından rulo halinde üretilir ve çeşitli tiplerde kullanıma sunulur. Arza Trans tarafından temin edilebilen ve sağlanabilen ayırıcı rulolarının farklı örgülerini gösteren bir tabloyu bir sonraki sayfada bulabilirsiniz.

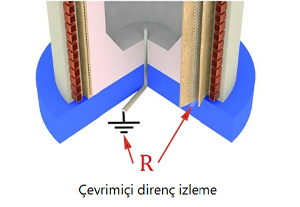

Eğer ayırıcıları, sıra 2’ye monte edilirse, bu yönteme uygun bir ergitme kaçağı koruma sistemi kullanılabilir. Bu amaçla, fırın yapısında gerekli değişiklikler yapıldıktan sonra, bu şirket tarafından üretilen ve sağlanan özel direnç ölçüm cihazını temin edip, anlık direnç değerini sırasıyla orta ayırıcı tabakası (manyetik olmayan çelik kafes) ile toprak (daha önce anten tarafından erişime bağlanmış olan toprak) arasında ölçmek ve izlemek yeterlidir. Bu durumda, eriyik yavaşça fırın toprağına sızarsa ve ayırıcı tabakasına yaklaşırsa, ölçülen direnç değeri giderek azalacak ve belirli bir değerin altına düşmesi durumunda (koruyucu cihaz için önceden tanımlanmış), kurulu sistem uyarı verir ve acil durumlarda fırın gücünü kesme talimatı verebilir. Bu yöntem, fırın eriyik kaçağı uyarı sistemi kurulumu için etkili ve düşük maliyetli yöntemlerden biridir.
|
| Byut | Teknik Özellikler |
|
| ||||
uzunluğu (m) |
genişliği (mm) |
Kalınlık (mm) |
katsayısı (°C) | Minimum tolere edilebilir sıcaklık (W/m/°C) |
elektrik dayanımı (KV/mm) | ||||
 |
– |
Max 2.4 |
1000 |
0.1-0.6 |
0.20 |
1000 |
18< |
Mikaı fleksibl flojopit |
1 |
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
– |
Max 300 |
|
0.14-0.49 |
0.35 |
|
|
|
4 |
|
|
|
|
|
|
|
| flojopit / maskovit Dokunmamış cam elyafı Mikaı fleksibl cam elyaflı flojopit Dokunmamış cam elyafı |
|
|
— |
Max 100 |
1000 |
0.4&0.5 |
0.35 |
1200 |
>23 |
|
6 |
|
– | 12.5 20 25 |
500 veya 1000 |
2.3-3.3 |
0.10 |
1100 |
Mus>25 ph>23 |
|
7 |
|
— | 12.5 20 25 |
|
2.3-3.5 |
0.10 |
1100 |
Mus>25 ph>23 |
|
8 |
|
– | 10 15 20 25 |
|
|
|
|
|
|
|
|
|
siparişe göre |
2.4 |
0.10 |
1100 |
>23 |
|
10 | |
|
– |
20 |
1000 |
0.65±0.05 |
0.10 |
900 |
>23 |
|
11 |
